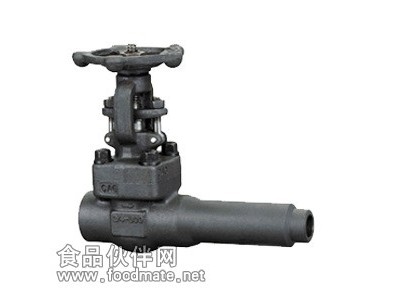

一、Z61Y锻钢延长阀体闸阀概述： 锻钢延长阀体闸阀有二种阀盖设计形式.种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截阀。二、Z61Y锻钢延长阀体闸阀结构特点：1.延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
2.自定心压板压套式
3.螺纹、承插或对焊接端整体延长阀体
4.螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
5.整体式上密封座
6.承插端符合ASME B16.11
7.螺纹端符合(NPT)ANSI/ASME B1.20.1
8.明杆支架型(OS￡Y)三、Z61Y锻钢延长阀体闸阀标准材质细表：
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 波纹管 | SS | ||||
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料压套 | A276420 | A182F304 | ||
| 10 | 填料压板 | A216WCB | A351CF8 | ||
| 12 | 阀杆螺母 | A276420 | |||
| 手轮 | A197 | ||||
| 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 销钉 | A276420 | A182F304 | |||
| 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
| 螺母 | A1942H | A1944 | A1948 | A1948M | |
| 垫圈 | SS | ||||
| 14 | 铭牌 | SS | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H(开) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
2.延长阀体阀门产品型号；
3.延长阀体阀门公称压力；
4.延长阀体阀门使用介质
5.延长阀体阀门使用温度；
6.延长阀体阀门产品材料；
7.延长阀体阀门连接方式(承插焊、内螺纹、法兰)
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
