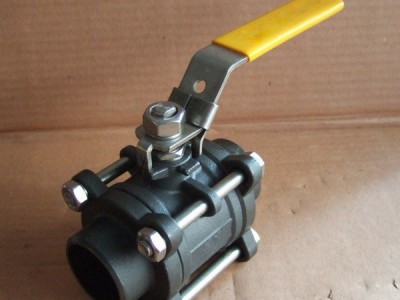

Q61F全通径800磅球阀的简单介绍全通径800磅球阀参数说明： 锻钢球阀有两种设计形式。一种是二片式结构，其中部螺纹连结，并以 P T F E垫片密封；另一种是三片式结构，中部用螺栓栓结。根据所选的阀座与垫片／填料的材料不同，适应不同的工作温度全通径800磅球阀的详细信息附锻钢球阀参数说明：锻钢球阀有两种设计形式。一种是二片式结构，其中部螺纹连结，并以 P T F E垫片密封；另一种是三片式结构，中部用螺栓栓结。根据所选的阀座与垫片／填料的材料不同，适应不同的工作温度和介质。
球阀设计结构与说明特征
锻钢球阀符合 MSS-SP-11 8与BS5352。检验与测试按API598/AP26D，标记按MSS-SP-2 5。
采用以下结构
全径／缩径
90度定位和带锁结构
特殊形式的“Y"头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合 ASME B16.11 Bell end accords with ASME B 16.11
螺栓连接端(NPT)符合ANSI/ASMEB 1.2O.1800LB标准材质明细表
| 序号 | 零件名称 | CS to ASTM | SS to ASTM | |
| TypeA105 | Type F304(L) | Type F316(L) | ||
| 1.4 | 阀体接体,阀盖 | A105 | Al 82 F304(L) | A182 F316(L) |
| 2 | 内六角螺栓 | A19387 | A193 B8 | A193 B8M |
| 5,8,10 | 密封圈 | 尼龙 1010/RPFW+Cu粉/PPL | ||
| 6,7 | 球体阀杆 | Al 82 F410 | A1 82 F304(L) | A182 F316(L) |
| 9 | 橡胶0型圈 | 氟橡胶 | ||
| 11 | 压套 | A182 F410 | A1 82 F304(L) | A182 F316(L) |
| 13 | 手柄 | A3 | A1 82 F321 | A1 82 F321 |
| 14 | 螺母 | A194 2H | A1 94 8 | A194 8 |
| 15 | 锁卡 | Al 82 F32l | ||
| 尺寸 口径 | 1/2″ | 3/4″ | 1″ | 1 1/2″ | 2″ |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2″ | 3/4″ | 1″ | 1 1 /2″ | 2″ |
| LO | 108 | 146 | 178 | 1 78 | 200 |
| H | 51 | 62 | 8l | 85 | 100 |
